Thermal Grizzly Kit di montaggio offset per socket AM5

L'adattatore AM5 e il kit di montaggio offset in dettaglio

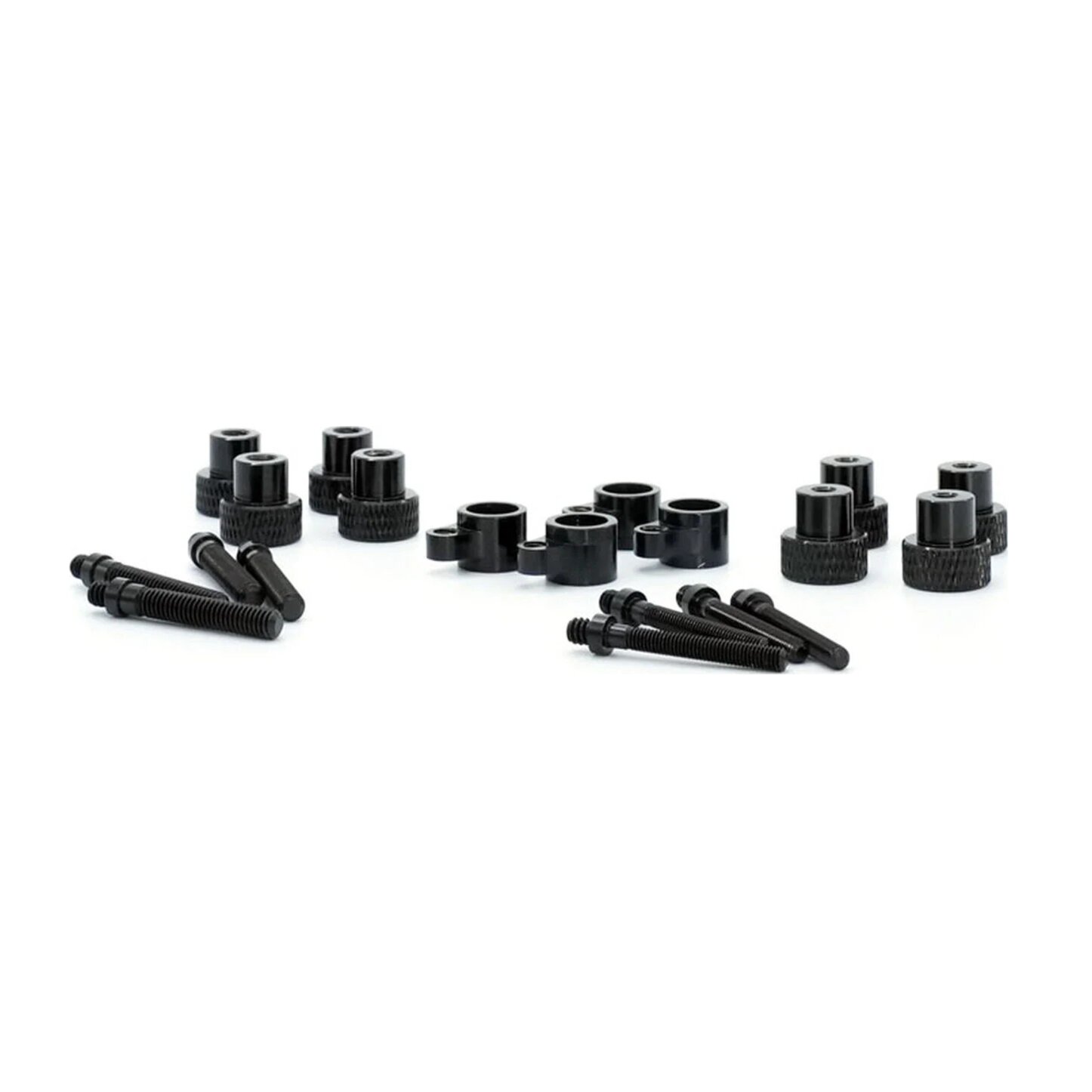

Il pratico adattatore AM5 e kit di montaggio offset per schede madri AMD Socket AM5 include staffe di raffreddamento per il montaggio offset della CPU, nonché viti adattatore da UNC 6-32 a filettature M3 e M4.

Con l'aiuto delle viti dell'adattatore, è possibile montare dispositivi di raffreddamento della CPU che richiedono una filettatura M3 o M4 invece delle filettature UNC 6-32 delle viti di montaggio del supporto del dispositivo di raffreddamento, come nel caso di vari AIO o refrigeratori d'acqua.

Con le staffe sfalsate, i dissipatori CPU compatibili possono essere montati opzionalmente sfalsati sul processore per ottimizzare le prestazioni di raffreddamento. Dall'introduzione del design del chiplet sulle CPU Ryzen, il punto più caldo del dissipatore di calore non si trova più al centro, ma è stato spostato leggermente verso il basso e, a seconda della CPU, all'esterno.

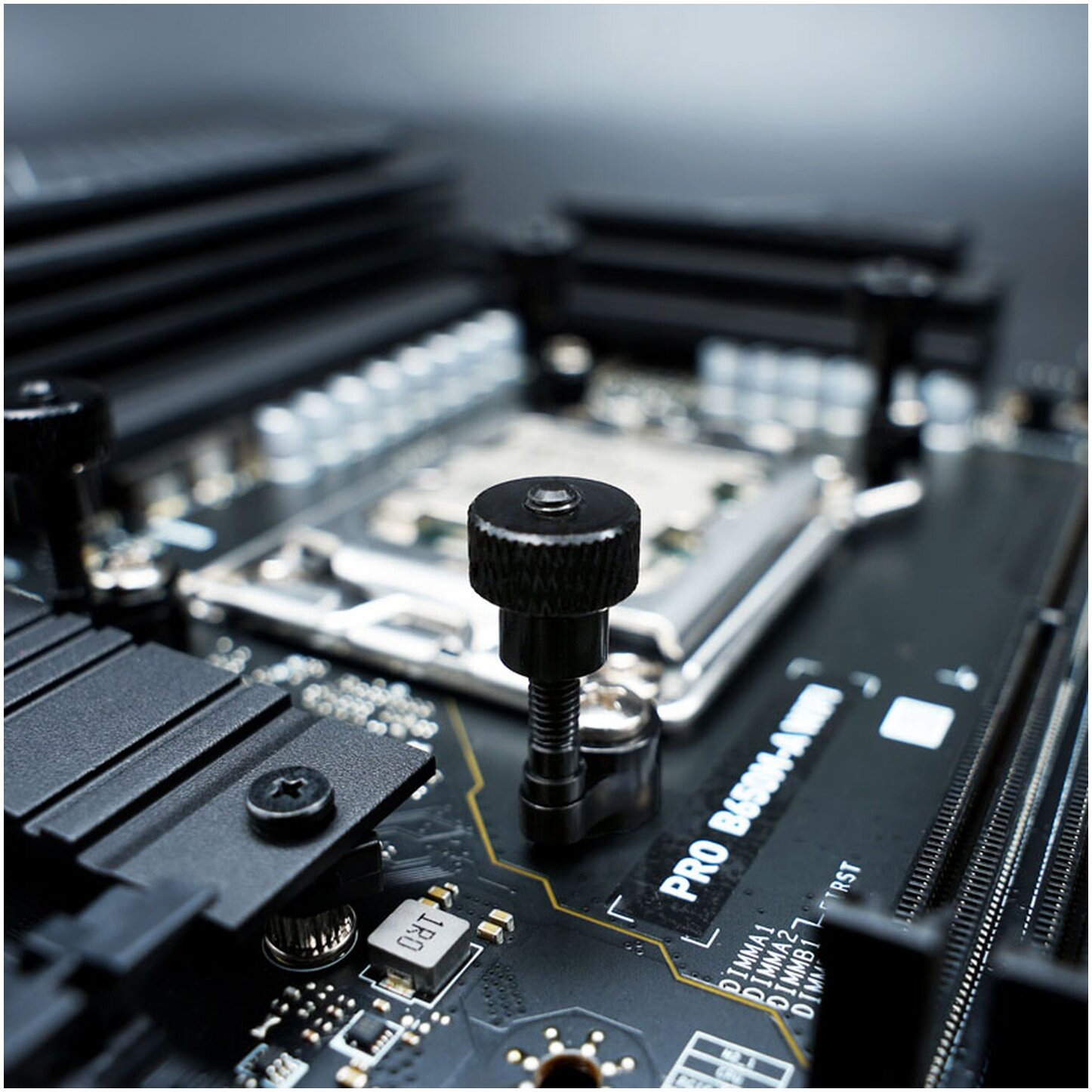

Con l'aiuto delle staffe sfalsate, il dissipatore della CPU può essere montato più vicino all'hotspot del processore, il che consente di dissipare il calore in modo più rapido ed efficiente dai chiplet della CPU. Le staffe sfalsate hanno filettature UNC 6-32 e possono essere utilizzate con le viti adattatrici per filettature M3/M4.

L'adattatore AM5 e il kit di montaggio offset aumentano anche la compatibilità per il montaggio del dispositivo di raffreddamento della CPU quando si utilizzano i telai a matrice diretta Thermal Grizzly Ryzen 7000. A causa dell'altezza di montaggio modificata presso Direct Die Kühlung, il refrigeratore deve essere montato più in basso, il che è possibile grazie alle viti di adattamento M3 e M4.

Nota sulla compatibilità con le schede madri AM5
L'adattatore AM5 e il kit di montaggio offset sono in linea di principio compatibili con le schede madri per il socket AM5 di AMD. Un altro criterio per la compatibilità dell'adattatore AM5 e del kit di montaggio offset con una scheda madre è lo spazio sufficiente accanto alle viti del supporto del dispositivo di raffreddamento AMD. Per essere più precisi, non devono esserci componenti sul supporto del dispositivo di raffreddamento inferiore (che puntano verso gli slot PCIe).

Devono esserci almeno 6 mm di spazio sotto le viti tra le viti di montaggio del radiatore e i componenti alti, come le intestazioni dei pin o i condensatori. Dopo l'installazione, in caso di dubbio, è necessario assicurarsi che le staffe sfalsate o le viti dell'adattatore montate in esse non entrino in contatto con i componenti elettronici.
