La GPU Thermal Grizzly WireView, 1x PCIe a 8 pin (inverso) in dettaglio

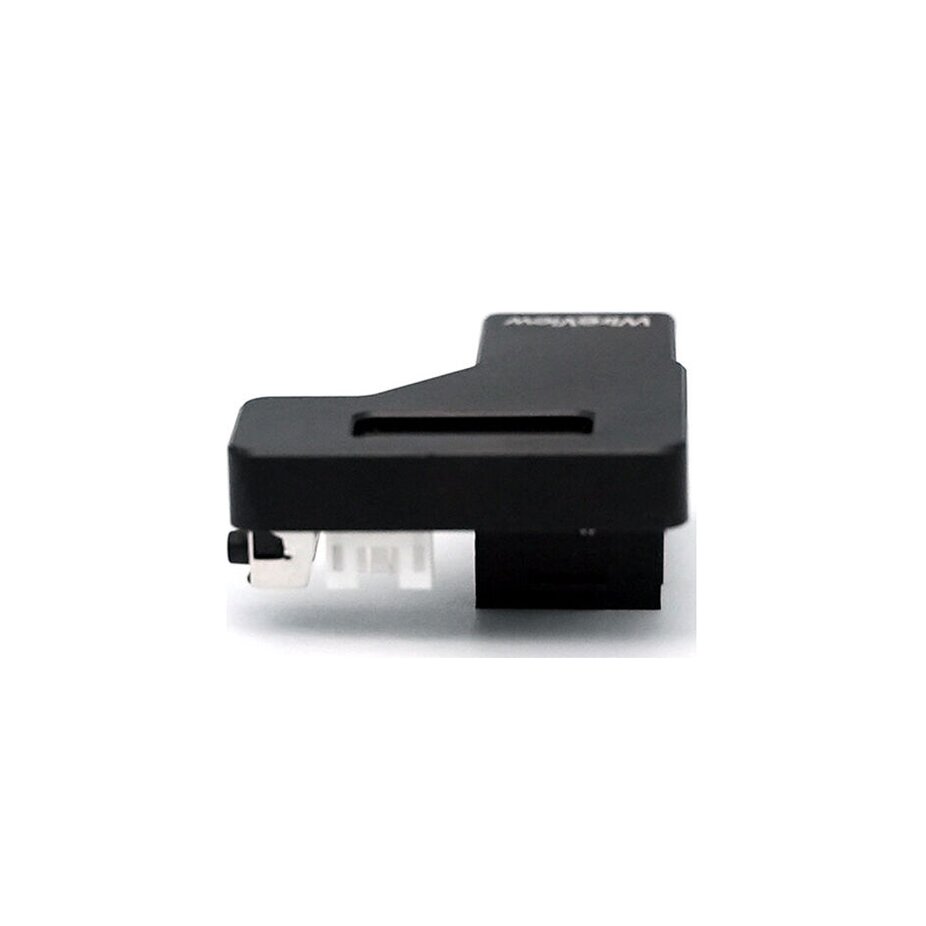

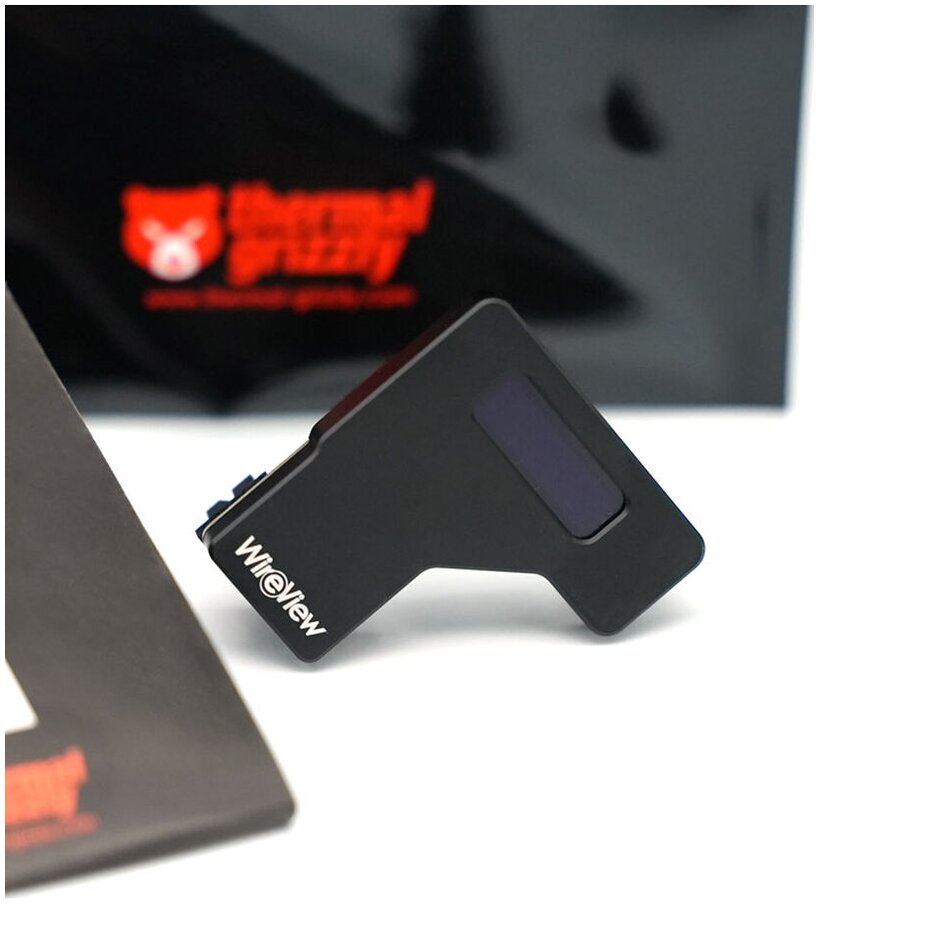

La GPU Thermal Grizzly WireView è un dispositivo progettato per misurare il consumo energetico delle schede di espansione PCI e plug-in con connettori di alimentazione PCIe. Il design a forma di U dell'adattatore consente un instradamento ottimizzato dei cavi per una gestione pulita dei cavi.

Cosa fa la GPU WireView?
La GPU WireView consente di misurare il consumo energetico delle schede di espansione PCI e plug-in e di registrare questi dati per determinare il consumo energetico. Questi dati possono essere utilizzati, tra l'altro, per determinare i costi energetici di una scheda grafica o per confrontare il consumo energetico con altre schede grafiche.

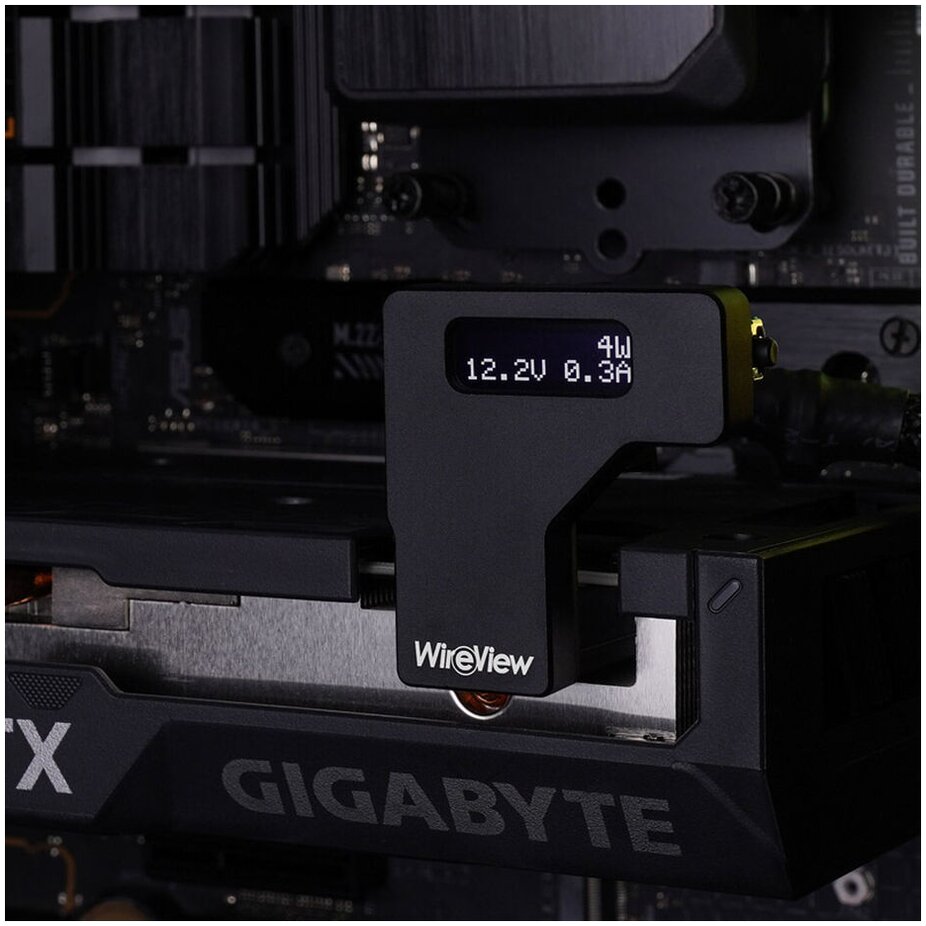

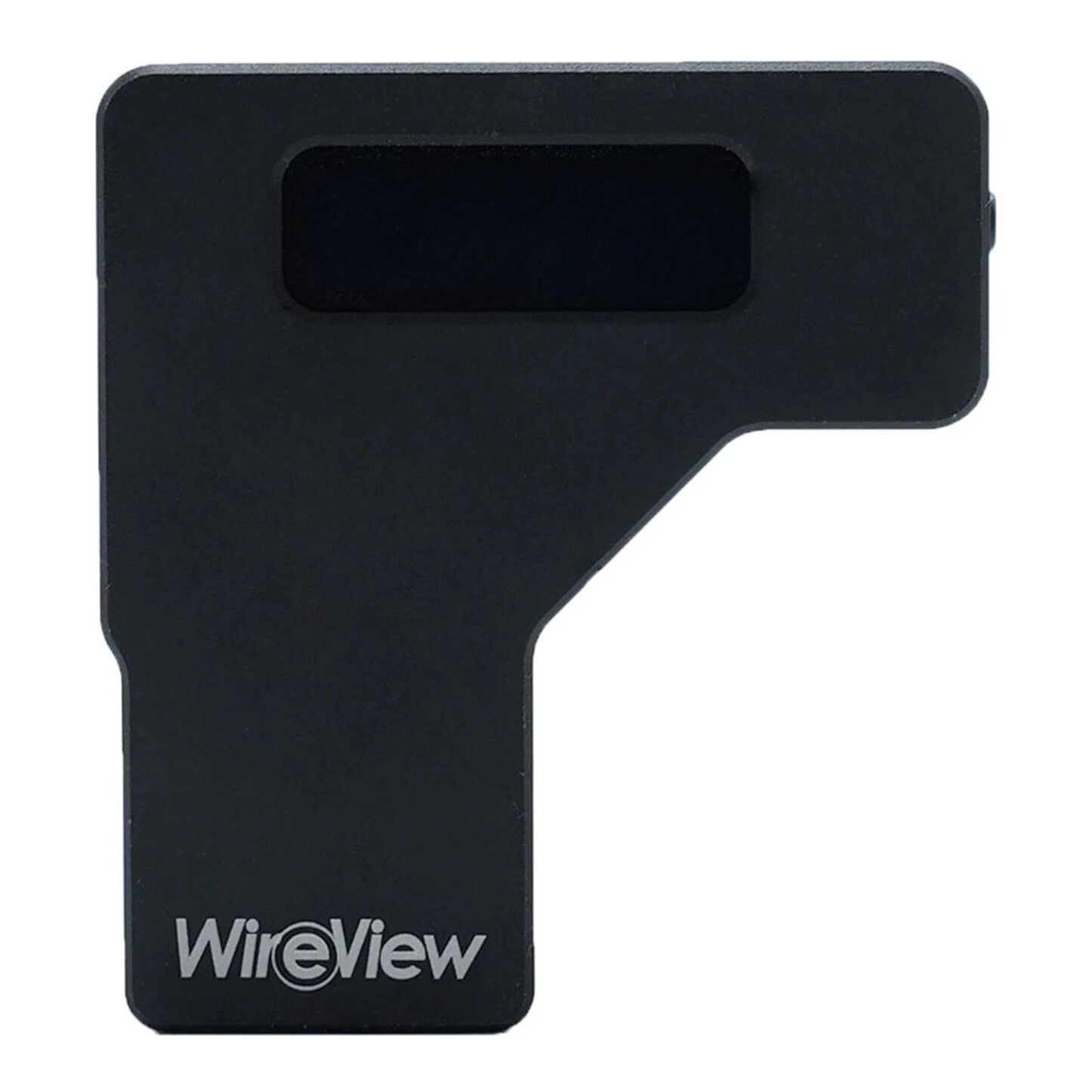

La misurazione del consumo energetico può essere utilizzata per determinare il consumo energetico delle schede di espansione/plug-in PCI in un determinato periodo di tempo o in applicazioni specifiche. Inoltre, è possibile determinare i picchi di carico nel consumo energetico ("picchi"), che possono verificarsi nel funzionamento delle attuali schede grafiche di fascia alta. La GPU WireView emette i valori misurati sul suo display OLED.

Perché un misuratore di corrente per la scheda grafica?
La GPU WireView è particolarmente interessante per gli overclocker estremi e i recensori di hardware, perché può visualizzare il consumo energetico di una scheda grafica in tempo reale. Ma questo è utile anche quando si testano le prestazioni di una scheda grafica. Poiché non è necessario eseguire software aggiuntivo per registrare il consumo energetico durante i test, i risultati del benchmark non sono influenzati dalla misurazione.

Quando si esegue l'overclocking manuale della scheda grafica (ad es. con MSI Afterburner, ASUS GPU Tweak, EVGA Precision), le regolazioni effettuate nel software sotto forma di consumo energetico modificato possono anche essere controllate direttamente sul display OLED della GPU WireView.

Oltre a visualizzare il consumo energetico in tempo reale, la GPU WireView memorizza i dati misurati nella memoria interna per registrare il consumo medio della scheda grafica per un periodo di tempo più lungo. I dati memorizzati possono essere ripristinati durante il funzionamento.

Quale GPU WireView è necessaria?

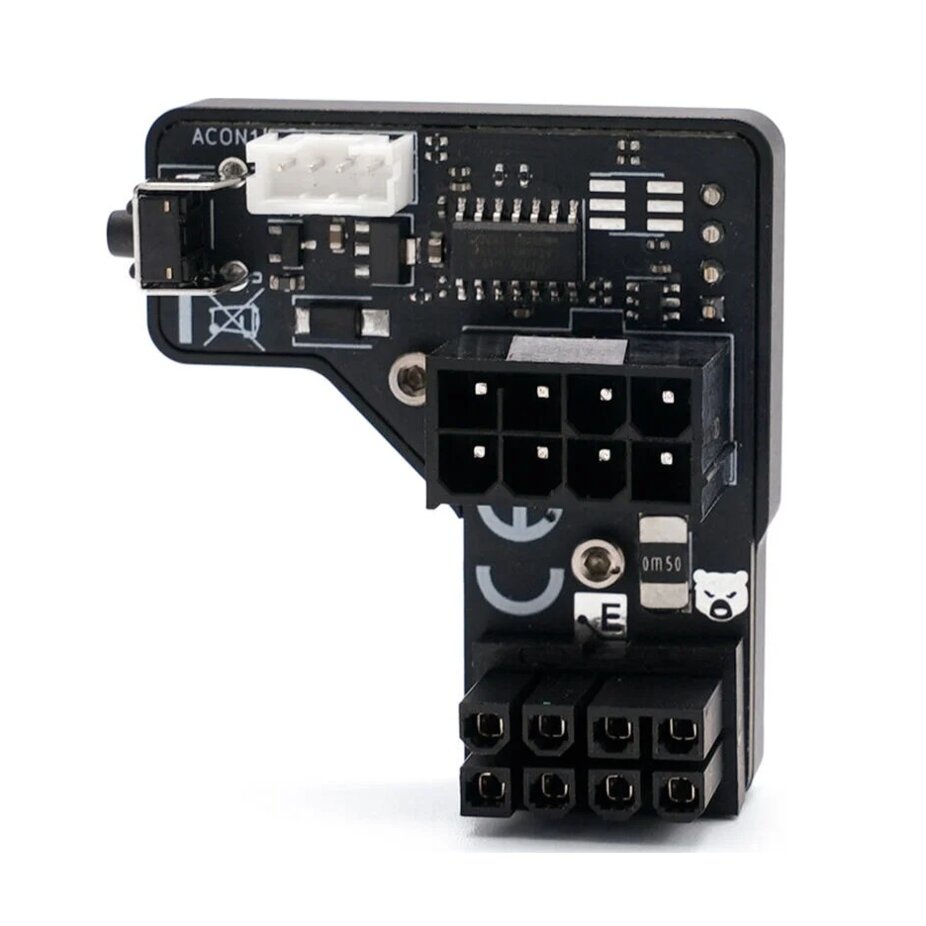

Indipendentemente dal numero di connettori di alimentazione PCIe sulla scheda grafica, ovvero 1x 8 pin o 2x 8 pin, l'orientamento dei connettori è fondamentale per la scelta della giusta GPU WireView. La GPU WireView è disponibile nelle versioni "Normal" (N) e "Reverse" (R).

  Se la scheda grafica - o la scheda di espansione in generale - è dotata di connettori di alimentazione PCIe, in cui le clip di fissaggio dei connettori sono allineate lontano dal PCB, è necessaria la variante "N". Nella normale installazione orizzontale della scheda grafica, questo sarebbe nella parte inferiore. La variante "N" è il tipo più comune di allineamento dei connettori.

  Se la scheda grafica è dotata di connettori di alimentazione PCIe, in cui le clip di fissaggio dei connettori sono allineate con il PCB, è necessaria la variante "R". Nella normale installazione orizzontale della scheda grafica, questo sarebbe in alto. Questo è facile da vedere dal fatto che ci sono incavi nel PCB per le alette di fissaggio del connettore. La variante "R" è utilizzata, tra gli altri, da ASUS.
