Thermal Grizzly GPU WireView, 1x 12VHPWR - Inverso

La GPU Thermal Grizzly WireView, 1x 12VHPWR (Reverse) in dettaglio

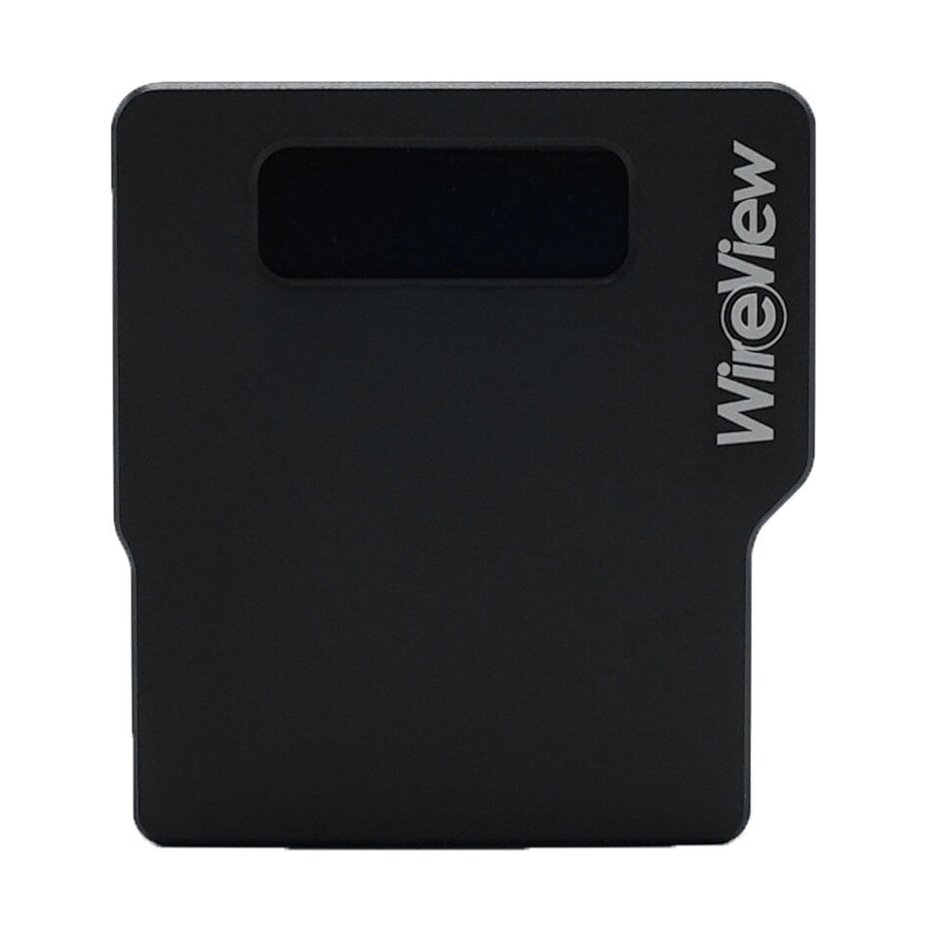

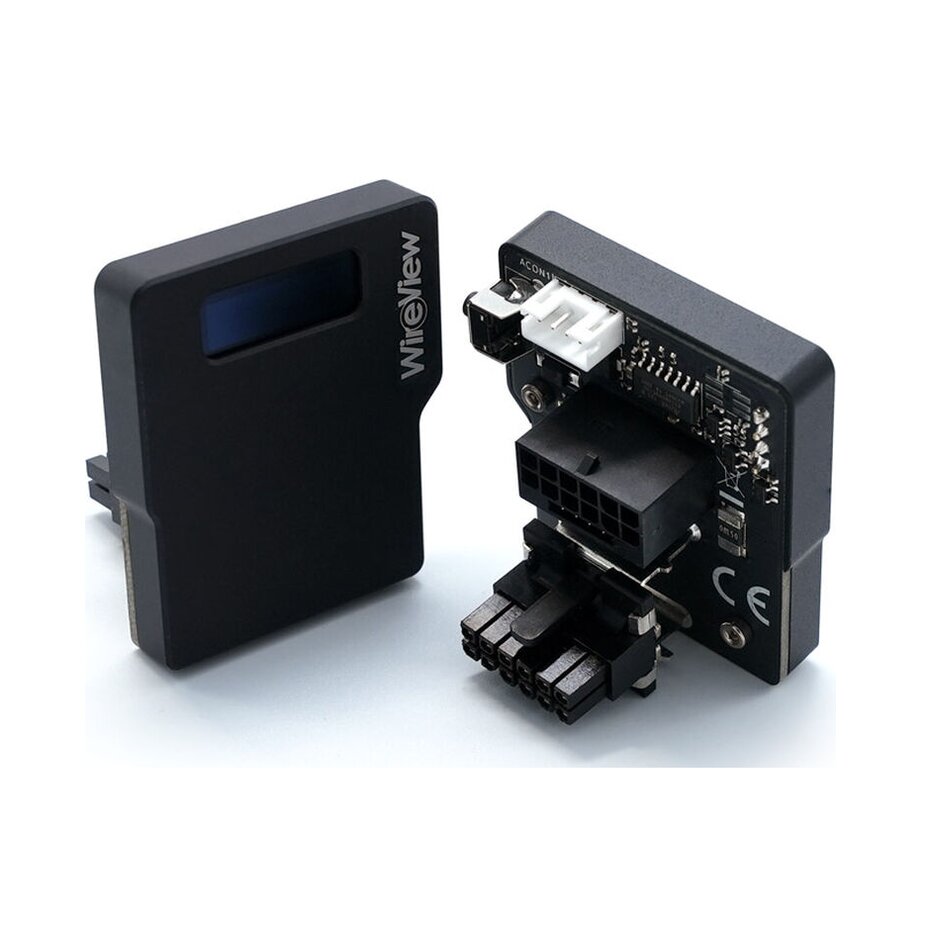

La GPU Thermal Grizzly WireView è un dispositivo per la misurazione e la visualizzazione di valori misurati come il consumo energetico, la tensione e la corrente di schede di espansione PCI come le schede grafiche con un connettore di alimentazione 12VHPWR. Come ulteriore vantaggio, il design a forma di U dell'adattatore consente un instradamento ottimizzato dei cavi per una gestione pulita dei cavi.

Cosa fa la GPU WireView?
La GPU WireView consente di misurare il consumo energetico delle schede grafiche e registra questi dati per determinare il consumo energetico. Questi dati possono essere utilizzati, ad esempio, per determinare i costi energetici di una scheda grafica o per confrontare il consumo energetico con altre schede grafiche.

Allo stesso tempo, il consumo energetico delle schede grafiche in un certo periodo di tempo o per determinate applicazioni può essere determinato misurando il consumo energetico. Inoltre, è possibile determinare i picchi di carico nel consumo energetico ("picchi"), che possono verificarsi nel funzionamento delle attuali schede grafiche di fascia alta.

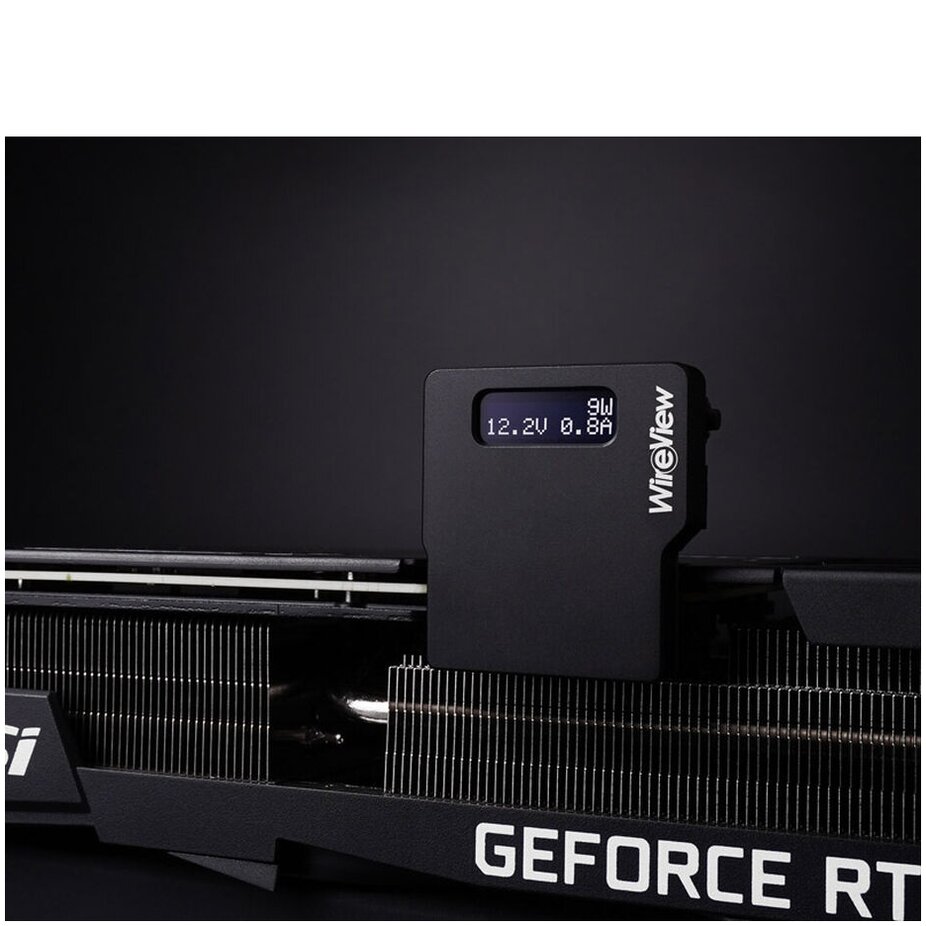

Le seguenti informazioni possono essere visualizzate sul display OLED della GPU WireView:
Consumo energetico attuale in Watt [W]
Consumo di corrente in watt [W], tensione in volt [V] e corrente in ampere [A]
Consumo energetico minimo e massimo in watt [W]
Consumo medio di energia oltre 60 secondi [Media W] e consumo energetico totale [E]
Perché un misuratore di corrente per la scheda grafica?
La GPU WireView visualizza il consumo energetico di una scheda grafica in tempo reale. Questo è particolarmente interessante per gli overclocker estremi e i recensori di hardware, ma anche utile quando si testano le prestazioni di una scheda grafica. Poiché ciò non richiede alcun software aggiuntivo per registrare il consumo energetico, la misurazione non influisce sui risultati del benchmark.

Quando si esegue l'overclocking manuale della scheda grafica (ad es. con MSI Afterburner, ASUS GPU Tweak, EVGA Precision), le regolazioni effettuate nel software sotto forma di consumo energetico modificato possono essere controllate direttamente sul display OLED della GPU WireView.

Oltre a visualizzare il consumo energetico in tempo reale, la GPU WireView memorizza internamente i dati misurati. Ciò consente di registrare il consumo medio della scheda grafica per un periodo di tempo più lungo. La memoria può essere azzerata durante il funzionamento. Oltre alle schede grafiche, anche altre schede di espansione PCI sono compatibili con la GPU WireView, purché dispongano dell'apposito connettore di alimentazione 12VHPWR.

Quale GPU WireView è necessaria?

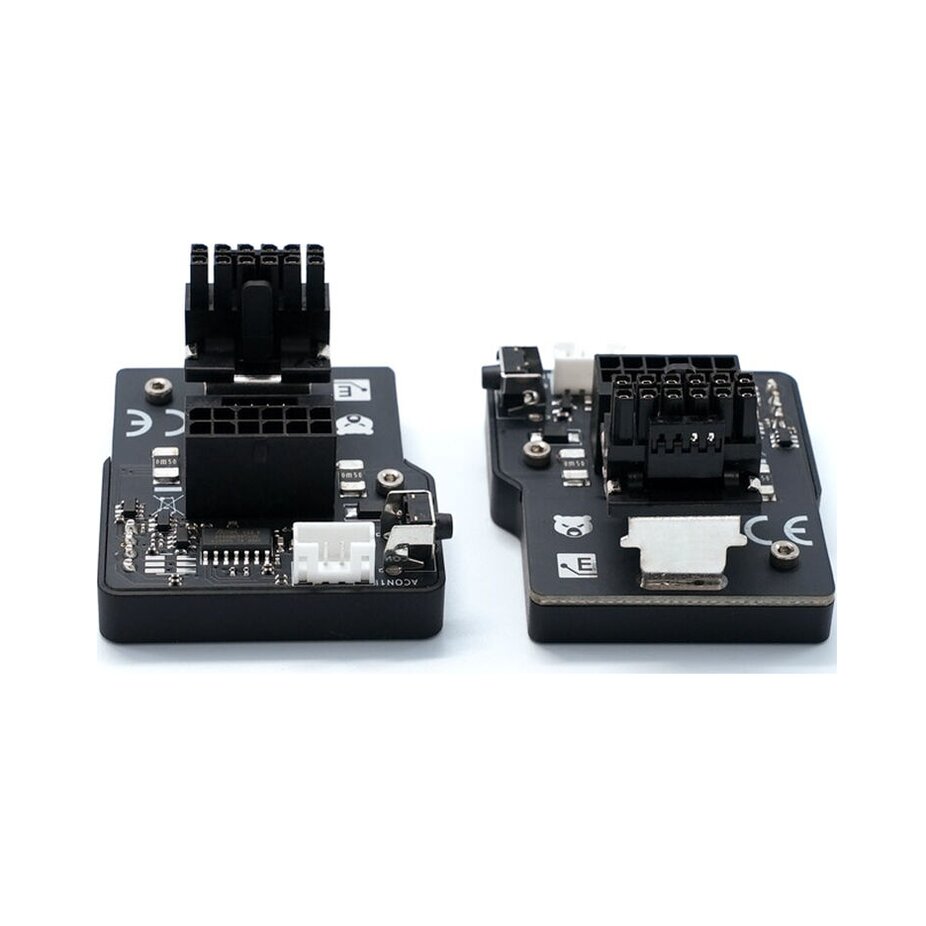

Indipendentemente dal tipo e dal numero di connettori di alimentazione PCIe sulla scheda grafica, il loro orientamento è fondamentale per scegliere la giusta GPU WireView. La GPU WireView è disponibile nelle versioni "Normal" (N) e "Reverse" (R).

  Se la scheda grafica è dotata di connettori di alimentazione PCIe, in cui le clip di fissaggio dei connettori sono allineate lontano dal PCB, è necessaria la variante N. Nella normale installazione orizzontale della scheda grafica, questo sarebbe nella parte inferiore. Questa variante è il tipo più comune di allineamento dei connettori.

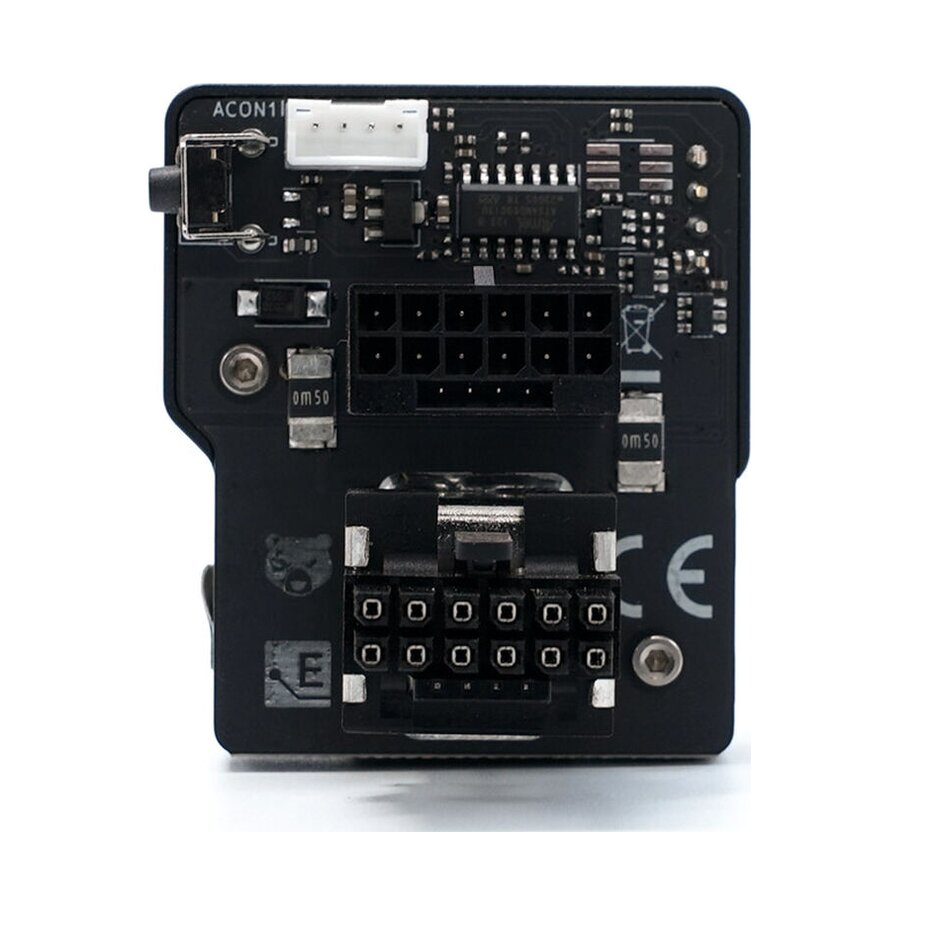

  Se la scheda grafica è dotata di connettori di alimentazione PCIe, in cui le clip di fissaggio dei connettori sono allineate con il PCB, è necessaria la variante R. Nella normale installazione orizzontale della scheda grafica, questo sarebbe in alto. Questo è facile da vedere dal fatto che ci sono incavi nel PCB per le alette di fissaggio del connettore.

Attenzione, nota importante: Pericolo di lesioni!
A seconda della scheda grafica utilizzata, ma soprattutto nel caso della GeForce RTX 4090, fino a 450 watt di potenza passano attraverso le porte del WireView. Il calore di scarto generato in questo modo può riscaldare il circuito stampato al connettore del WireView fino a 60 gradi Celsius in una scheda grafica raffreddata ad aria. Nel caso di una scheda grafica raffreddata ad acqua senza flusso d'aria, il PCB del WireView può riscaldarsi fino a 100 gradi Celsius! L'alloggiamento WireView non deve essere toccato durante il funzionamento. Dopo aver spento il sistema, è necessario lasciare raffreddare WireView prima di maneggiarlo.
